Vontató szénakerek rotary széna rotary gereblye

A Shuoxin vontatja a széna rakétát forgó széna rotary gereblye gyártóját és beszállítóját Kínában, akik nagykereskedelmet tudnak vontatni a Hay Rake Rotary Hay Rotary Rake -t.

A forgó gereblye forgó és rugó típusú. Működés közben a traktor előrehúzza a gereblyét, és a teljesítménytengely hajtja.

A közepére felszerelt rögzített bütykök vezérlik, és a központi tengely körül forognak, hogy olyan tevékenységeket végezzenek, mint a gyomlálás és a fű eltávolítása.

A forgó rugós gereblye sok rugófogat egy forgó rész körül van felszerelve, és a tavaszi fogakat egy centrifugális erő nyitja meg a sward művelet végrehajtása érdekében.

Ha megváltoztatja a rugófog rögzítési szögét, akkor elvégezheti a fű munkát.

A rotációs fűszerkezetek laza fűvel, alacsony legelőveszteséggel, fényszennyezéssel és 12-18 km/h működési sebességgel rendelkeznek, így könnyen fel lehet venni őket a szedési berendezéssel.

A vízszintes forgó gereblye elsősorban egy felfüggesztési eszközből, sétálókerékből, egy gereblye fogakból, egy gyűjtő terelőből és egy sebességcsökkentőből áll. A munka során az energiát a traktor teljesítménytengelye biztosítja. Munka alapelve: Az energiát az univerzális ízületi sebességváltó tengelyén keresztül továbbítják a sebességváltó sebességváltó dobozba, az első szakaszban lévő ferde fogaskerék-lassuláson keresztül, a forgó korong tengelyének forgása, a forgó korong és a kerékkészülék függőleges tengelyének sétálója a fogaskerék-testben rögzítve van a csavarok és a kis kerek anyák segítségével. Az állkapocs -szerelvényt a forgótányérra rögzítik a forgótányéron lévő gereblye -fog üléssel. Amikor a lemezjátszó forog, a gereblye fog karja forog a forgótányér forgásával, ezáltal megvalósítva a legelőt. Integrált műveletek

I.A vontatás érhetősége Hay Rake Rotary Hay Rotary Rake

A gereblye egy takarmány -betakarító gép, amely integrálja a legelő gereblyeit. Miután a legelőt betakarították, hogy a bálázási körülményeket a lehető leghamarabb elérjék, a legelőnek napfénynek kell lennie egy szóróval. A terjedő egyenletesen eloszlathatja a legelőt a mezőben, ami megkönnyíti a víz gyors elpárologását és megkönnyíti a legelő vágását a bálákban vagy a szilázs előtt megszárad. Amikor a legelő nedvessége elérheti azt az állapotot, ahol szárítható, a növényeket egy gereblyével rendelkező istállóba gyűjtik, és csíkokba ütköznek az kötési műveletek előkészítése érdekében. Amikor a gereblye működik, használja a tavaszi fogakat, hogy óvatosan mozgassa a növényt, hogy összegyűjtse vagy elterjessze a napot, elkerülve a vegyes törmeléket vagy köveket a növényben, hogy javítsa a legelő vagy a zöld takarmány minőségét.

A JB/T 10905-2008 Rotary fűnyíró-ipari szabvány szerint a fűnyírónak meg kell felelnie a következő szabványoknak:

A Maggot kollekciónak tisztanak kell lennie, a legelővesztés az

kicsi, és a szivárgási sebességnek kevesebbnek kell lennie, mint 5%;

(2) A verem szélessége 2 ~ 4,0 m;

(3) a lucerna termelékenysége 2,0 ~ 4,8 hm2/h;

(4) A gereblye teljesítménytartománya 17,5-25 kW.

A forgó gereblye forgó és rugó típusú. Működés közben a traktor előrehúzza a gereblyét, és a teljesítménytengely hajtja. A közepére felszerelt rögzített bütykök vezérlik, és a központi tengely körül forognak, hogy olyan tevékenységeket végezzenek, mint a gyomlálás és a fű eltávolítása. A forgó rugó gereblye sok rugófogakkal van felszerelve egy forgó rész körül, és a tavaszi fogakat egy centrifugális erő nyitja meg a sward művelet végrehajtása érdekében. Ha megváltoztatja a rugófog rögzítési szögét, akkor elvégezheti a fű munkát. A rotációs fűszerkezetek laza fűvel, alacsony legelőveszteséggel, fényszennyezéssel és 12-18 km/h működési sebességgel rendelkeznek, így könnyen fel lehet venni őket a szedési berendezéssel.

Ii.Main felépítés és működtetés elv

A legelő és a gép iránya közötti kapcsolat szerint a gereblye vízszintes és oldalsó két kategóriába sorolható (a modell oldalfűt használ).

Az oldalsó fű integrált fű párhuzamos a gép fejlődésének irányával. Mivel a fűnek kis távolsága van a mozgástól és a kevesebb beillesztéstől, a fű profilja a betakarítás után viszonylag ügyes, laza és egyenletes, és alkalmas a magas hozamú természetes gyepre és a mesterséges gyepre.

A legelők betakarításának minőségének és hatékonyságának biztosítása érdekében az oldalsó gereblyék elvét és felépítését használják.

1. Rake Power

A modell hárompontos felfüggesztést fogad el, amelyet az elülső traktorból származó spline-tengely kimenete táplál, és egy behúzható spline tengelyen keresztül továbbítja az energiát. Vagyis a traktor vezetése során a fűnyíró lógás utáni munkája elindítható és leállítható, hogy a fűnyíró elinduljon és megálljon, amikor nem működik vagy fordul, hogy javítsa alkalmazhatóságát.

2.A gereblye általános szerkezete

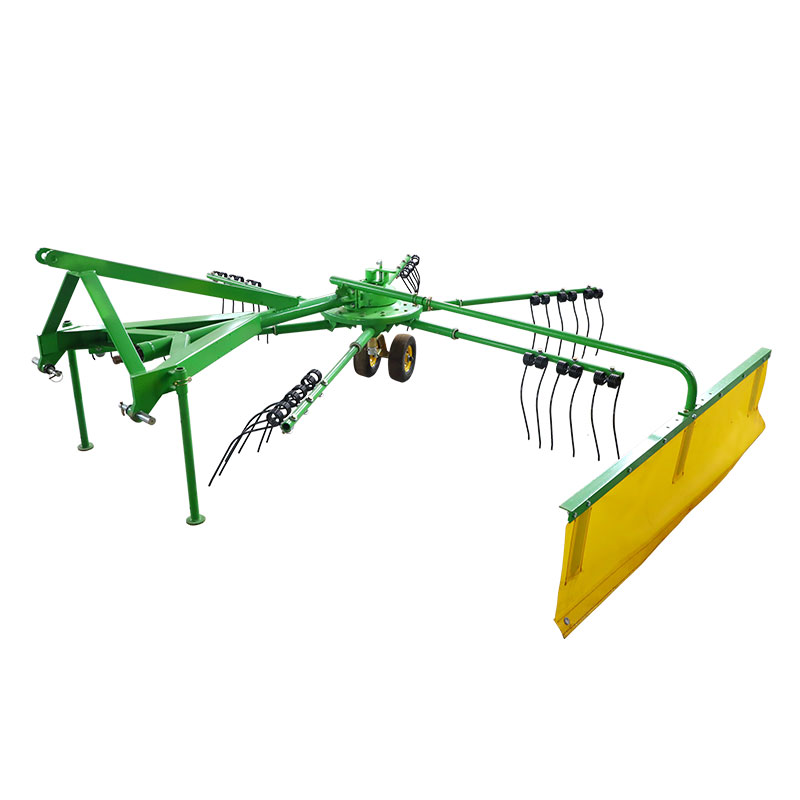

Mint avontató szénakerek rotary széna rotary gereblyeSzámos olyan funkcióval rendelkezik, mint például a rohanó fű, a kiegyenlítés, a szárítás megfordítása és a mozgás, a gereblye felhasználható a tiszta és rendszeres legelők integrálására, és a legelők rövidebb távolságra vannak az utazáshoz, és a legelők száma csökken, és a fű elvesztése, valamint a magasabb táplálkozási összetételhez való hozzáférés, összhangban az állattenyésztési táplálék modern koncepciójának. Erre a célra az alábbiakban láthatjuk cégünk vízszintes forgó gereblyéjét.

A vízszintes forgó gereblye elsősorban egy felfüggesztési eszközből, sétálókerékből, egy gereblye fogakból, egy gyűjtő terelőből és egy sebességcsökkentőből áll. A munka során az energiát a traktor teljesítménytengelye biztosítja. Munka alapelve: Az energiát az univerzális ízületi sebességváltó tengelyén keresztül továbbítják a sebességváltó sebességváltó dobozba, az első szakaszban lévő ferde fogaskerék-lassuláson keresztül, a forgó korong tengelyének forgása, a forgó korong és a kerékkészülék függőleges tengelyének sétálója a fogaskerék-testben rögzítve van a csavarok és a kis kerek anyák segítségével. Az állkapocs -szerelvényt a forgótányérra rögzítik a forgótányéron lévő gereblye -fog üléssel. Amikor a lemezjátszó forog, a gereblye fog karja forog a forgótányér forgásával, ezáltal megvalósítva a legelőt. Integrált műveletek

Iii. Meghatározás

1. A meghatározás meghatározása

2.Turn asztal

A forgó gereblye reduktorának alsó végén van egy forgótányér. A lemezjátszó egyenletesen

6 gereblye karot terjeszt a kerület mentén. A gereblye fogait rögzítik a forgó lemezen. Az egyes gereblyék -kar vége egy pár rugós fogakat rögzít. Amikor a gereblye működőképes, a tehergépkar erejét a forgótányér biztosítja, és a gereblye fogakat a forgási korong elforgatja, ezáltal megvalósítva a gereblye műtétet.

A rakodólemez felső részének beállító fogantyúja van (az ábrán látható módon), felemeli a fogantyút, és elforgatja a forgótányért, hogy beállítsa a tintahal rudat. A különböző szögek eltérő funkciókkal rendelkeznek, így a gépnek különböző funkciói vannak, elsősorban a sward fű, a simítás, a napszárítás, a vándorlás és így tovább.

3.Tine

Az ábrán látható a gereblye szerkezet. A gereblye fogak felső vége tekercs alakúvá válik, hogy növelje rugalmasságát, hogy könnyen legyőzze az akadályt. A fogak alsó vége ív alakúvá válik, így a legelőt fel lehet emelni és gördíteni a fog felülete mentén, és a rugógyűrűt elforgatják. Balra és jobbra a LAPS száma megegyezik a bal és a jobb négy körrel. 60Si2MN anyag, tartós és jó rugalmasság felhasználása.

4.pto tengely

A hajtótengely elsősorban a traktor kimeneti teljesítményét továbbítja a reduktorra. A traktor teljesítménytengelyének és a sebességcsökkentő bemeneti tengelyének nagy távolságának köszönhetően az energiaátvitel megbízhatóságának biztosítása érdekében a sebességváltó egyik végét a traktor kimeneti tengelyéhez csatlakoztatják a sebesség és az átviteli követelmények, a másik végét pedig a kapcsoláson keresztül. Csatlakozik a reduker fogaskerekes fogaskerekes tengelyének bemeneti végéhez, hogy megvalósítsa az energia sima átvitelét.

5.Kapcsolási mechanizmus

A helyzet és a szerkezeti követelmények szerint a reduktorot a 4 raklapra helyezik, a bemeneti végét a kis fúrógép tengelye a sebességváltó tengelyéhez csatlakoztatja, és a nagy ferde fogaskerék -tengely -spline végének kimeneti vége a lemezhez kapcsolódik. A szerkezetet az alábbi ábra mutatja.

Iv.A vontatás követelményei a széna gereblye forgó széna gereblye

A termékcsomagolási lista szerinti korrekció után válassza ki a sík padlót, és folytassa a szerelvényt sorrendben.

1. Fordítsa fejjel lefelé a fő keretet, majd szerelje be a gyalogos gumiabroncsokat;

2. Forgassa fejjel lefelé a főkeretet, és tegye két lábát az elülső oldalra, hogy a főkeret egyensúlyban maradjon.

3. Összeállítsa a felső szár rudat egyszerre, figyeljen arra, hogy a rúd végcsapdájának a bütykös horonyban kell lennie, hogy a bütykös elforgatható legyen, hogy a fogak fogait átadja;

4. Szerelje be a füves terelőlap -csatlakozó rúdot, és csatlakoztassa a fű terelő terelőlapját.

Helyezze be a 6 bemeneti tengelyt a 6 bemeneti meghajtó tengelyének spline tengelyhüvelyébe, és rögzítse a csapot a telepítés befejezéséhez.

V.Otteráció és használata

1. Használat előtt teljes mértékben adjon hozzá kenőanyagot az egyes forgó részekhez;

2. A beállításkor lassan engedje le a megvalósítást a földre, hogy megállítsa a traktort és megállítsa azt. Szigorú beállítás és karbantartás a csomagtartó állapotában;

3. A műtét során a sofőrnek meg kell erősítenie, hogy a műtét megkezdése előtt nincs egyetlen vagy más akadály egy bizonyos tartományon belül;

4. A munka végén ki kell választani a kiegyenlítő helyet, hogy biztosítsa a gépek biztonságos parkolását;

5. A műtét során nem hajthatnak végre önkényesen éles fordulatot, és tilos a megvalósítás megemelése a talaj forgatása nélkül.

6. Szállításkor vegye le a hátsó kimeneti felszerelést, hogy megbizonyosodjon arról, hogy a szerszámgép leáll -e, a szerszámgép több mint 20 cm -re emelkedik a talajtól, és lerövidíti a fűlerakoló csatlakozó rudat a szállítás megkönnyítése érdekében.

VI.AZDALÁS ÉS Hibaelhárítás

1. Rendszeresen ellenőrizze az összes csavar és anya meghúzási fokát;

2. Annak biztosítása, hogy a fogaskerék kenése a helyén, rugalmas forgás;

3. Annak biztosítása érdekében, hogy a csapágy ne sérüljön meg, a fog alakjának megjelenése ideális, a kopott vagy sérült alkatrészek időben történő cseréje;

4. Ellenőrizze a releváns kérdéseket minden 8 órás munka során.
